Solid Edge FAQ. Часть 2.

                Новый выпуск фака по Solid Edge. Прежде всего, хотелось бы сообщить очень хорошую новость: свершилось – книга «Solid Edge с синхронной технологией» доступна для свободного скачивания!!!
А теперь, вопросы этого выпуска:
1.       Как добавить новую деталь в библиотеку стандартных деталей?
2.       Как сделать так, чтобы при редактировании детали размеры-атрибуты (трехмерные) размеры масштабировались при изменении вида в окне?
3.       Как построить отверстие на грани с привязкой к геометрии детали?


Ответы:

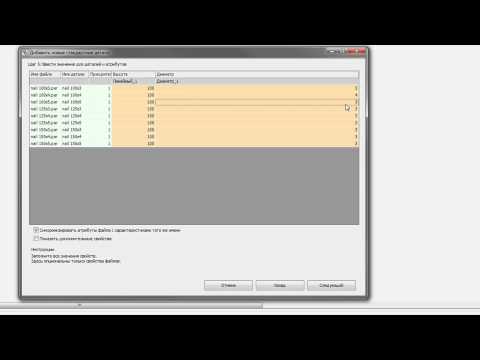

1.       Существует несколько способов добавления детали в библиотеку стандартных элементов. Рассмотрим пример добавления семейства деталей. Лучше один раз увидеть, чем сто раз прочесть – см. видео. Или здесь:


2.       В среде Деталь на вкладке «Атрибуты» в группе размеры есть переключатель. Чтобы размеры оставались того же размера при масштабировании модели, установите переключатель в положение «Размер текста в пикселях».
3.       Привязку отверстия можно осуществить и в процессе построения отверстия. Пример построения на видео (ссылка на канал) :

До новых встреч!
